Неправильно подобранная модель послужит причиной неустойчивого розжига, повышенного износа электродов, сбоев в работе автоматики. Именно поэтому так важно подойти к выбору прибора не просто как к покупке "одного из элементов", а как к стратегически продуманному решению.
В статье даем пять профессиональных советов, которые помогут правильно выбрать надежный трансформатор розжига и не допустить распространенных ошибок.
Совет 1 – Учтите тип и мощность горелки

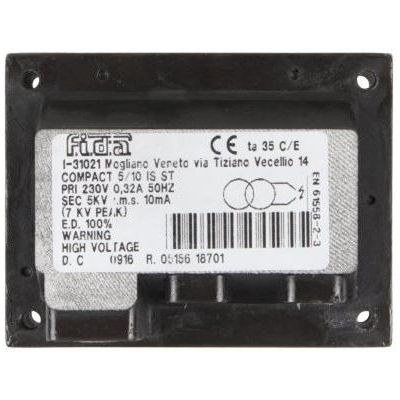

Первое, на что необходимо обратить внимание – это тип горелки: газовая, жидкотопливная или комбинированная. Каждая из устройств требует трансформатора с определенными характеристиками. Например, для газовых горелок часто достаточно напряжения розжига в пределах 5–10 кВ и тока на выходе 10–30 мА, но при этом важна быстрая, стабильная искра на старте. Примером такого прибора может служить модель Fida Compact 5/10 IS ST с выходными параметрами 5 кВ и 10 мА.
В то же время жидкотопливным горелочным устройствам (дизель, мазут) нужны более мощные трансформаторы с напряжением до 15–20 кВ и силой тока (30–50 мА). Это связано с необходимостью поджигать плотную, мелкодисперсную топливную среду с более высокой температурой воспламенения. Подходящий вариант в этом случае – трансформатор Fida 26/40 PM с характеристиками на выходе 26 кВ и 40 мА.
Совет 2 – Определитесь с показателем ED
Показатель ED (от нем. Einschaltdauer, английский аналог – Duty Cycle) – одна из ключевых характеристик трансформатора розжига. Имеет особое значение в условиях интенсивной или многократной работы. Параметр указывает, какой процент времени электроприбор может находиться во включенном состоянии без риска перегрева при стандартных условиях эксплуатации.
Обычно ED выражается в процентах и рассчитывается в интервале трех минут, например:
- ED 33% – трансформатор может работать непрерывно не более одной минуты, затем прибор делает двухминутный перерыв; по такому принципу работает модель Fida 26/48 ITAQ, обеспечивающая воспламенение при выходных значения напряжения 26 кВ, силы тока 48 мА; прибор оснащен одним высоковольтным выходом
- ED 50% – допускается постоянная генерация искры в течение 1,5 минуты, после чего – пауза; аналогичный рабочий режим поддерживает трансформаторное устройство Fida 28/35 PML с выходными параметрами: 28 кВ, 35 мА; является однопроводным
- ED 100% – трансформатор рассчитан на непрерывную работу в течение всего трехминутного цикла без риска перегрева; таким же образом работает модель Fida 26/30 ITD с напряжением на выходе 26 кВ, током поджига 30 мА и одним высоковольтным разъемом
Показатель продолжительности включения трансформатора нельзя игнорировать, поскольку работа с высоким напряжением вызывает быстрый нагрев компонентов. Если прибор не успевает охлаждаться, это приводит к перегреву и расплавлению изоляции, выходу из строя обмоток и даже возгоранию устройства.
Совет 3 – Проверьте совместимость по типу подключения и монтажу
Перед покупкой трансформатора важно сопоставить его габариты, расположение креплений и способ подключения с конструкцией горелки. Даже в том случае, когда характеристики модели подходят, несовместимый по конфигурации корпус или формат подключения усложнят монтаж или сделают его невозможным без переделки.

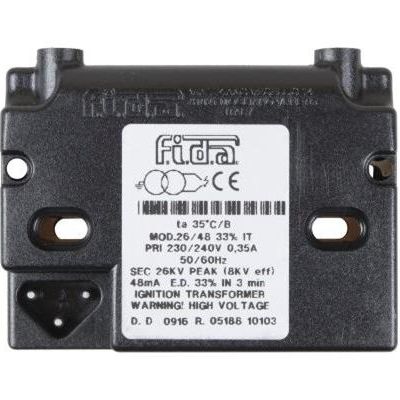

Существует несколько способов подключения трансформаторов к источнику электропитания. Так, одни модели оснащены встроенным кабелем, другие – стандартизированными разъемами. Например, электроприбор Fida Compact 8/20 PM P имеет кабельный вывод, выполненный при его изготовлении на заводе. В то же время трансформатор розжига Fida 26/35 IT оснащен прямоугольным разъемом, а модель Fida 26/48 IT имеет треугольный формат соединения.
Помимо электроподключения, искрогенераторы различаются особенностями монтажа. Это крайне важно учитывать. Особенно при замене устаревшей модели на более современную. Обычно трансформаторы для комплектации горелок выполняют со сквозными монтажными отверстиями в корпусе. Это самый универсальный и удобный способ. Но нюанс состоит в том, что количество и расположение точек крепления может быть разным. Так, в некоторых моделях предусматривается два отверстия для монтажа, тогда как в других – четыре, как у трансформатора Fida Compact 8/20 CM P Plus с характеристиками напряжения 4 кВ, тока 20 мА и двумя выходами для подключения электродов.
Нередки случаи, когда снятые с производства устройства невозможно заменить полным аналогом по габаритам и монтажу. Выход в такой ситуации – выбор модели в комплекте с дополнительными крепежными приспособлениями. Обычно это металлическое изделие с парой винтов. Например, с комплектом принадлежностей для крепления поставляется трансформатор розжига Fida 28/35 PML Kit2 с выходными параметрами 28 кВ, 35 мА и одним высоковольтным штекерным разъемом.
Совет 4 – Обратите внимание на число высоковольтных выходов
Трансформатор розжига может иметь один или два выхода для подключения электродов. Соответственно приборы делятся на одно- и двухпроводные. Первые, как правило, применяют с газовыми горелками, вторые с устройствами, работающими на жидком топливе.
При установке однопроводных трансформаторов, таких как Fida Compact 8/20 PM, искровой разряд проходит от электрода к клемме заземления корпуса горелочного устройства, зажигая газовоздушную смесь. Двухпроводной прибор, например, Fida Compact 8/20 CM P, соединен с двумя электродами, расположенными на определенном расстоянии друг от друга. При генерации высоковольтного импульса, между ними образуется искра.
Совет 5 – Выбирайте оригинальные изделия проверенных брендов
Современный рынок переполнен аналогами и подделками. Даже при совпадении технических характеристик, трансформатор сомнительного производства зачастую имеет меньший рабочий ресурс, недостаточную пылевлагозащиту или слабую изоляцию. Это обусловлено стремлением производителя снизить себестоимость продукции и тем самым повысить ее конкурентоспособность.
