Трансформатор розжига – это электронное или индуктивное устройство, неотъемлемая часть горелок, работающих на газе или жидком топливе. Обеспечивает генерацию электродугового разряда (искры), путем преобразования сетевого напряжения до выходных значений 10-14 кВ.
Трансформаторное устройство розжига предназначено для совместного использования с блоком управления, интегрированным в систему розжига. Прибор отвечает за бесперебойную и экономичную работу систем горения. Поэтому сбои в его работе мгновенно отражаются на функционировании горелок и отопительного оборудования.
В статье разбираем основные признаки, причины и поломки трансформатора розжига.
По каким признакам можно узнать о неисправности
Учитывая назначение и принцип работы генератора искры, можно утверждать, что практически все проявления неполадок в работе трансформатора розжига диагностируются по работе горелки. В частности, проблема распознается по характеру горения пламени. Иначе говоря, если газ/дизель/масло стабильно подается, топливный насос работает, клапаны открыты, а форсунка горелочного устройства исправно распрыскивает топливовоздушную смесь, причину нужно искать в блоке, обеспечивающем высоковольтное искрообразование.
Некоторые поломки такого устройства очевидны не сразу. Например, повреждения внутренних элементов в результате длительной эксплуатации. Или постепенное снижение выходного напряжения, которое только со временем приводит к остановке отопительного оборудования.

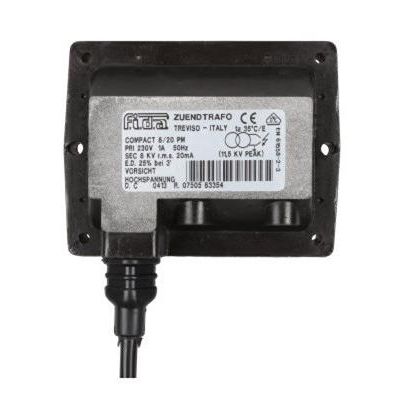

Существует несколько способов, чтобы проверить напряжение трансформатора на выходе. Но самый предпочтительный – использовать вольтметр, который обеспечивает точные измерения. Вдобавок он прост и удобен в применении. Устройство розжига необходимо заменить, если при входном напряжении в 120 В выходные показатели составляют менее 10000 В. Например, на модель Fida Compact 8/20 CM P Plus, если ее характеристики подходят под технические требования.
Сбой в работе, связанный с отсутствием пламени в момент розжига, легко диагностировать, если котельное оборудование оснащено индикатором неисправности. В том случае, когда розжиг не происходит или не подается топливо, он оповещает оператора мигающим световым сигналом.
Какие причины вызывают неполадки трансформатора розжига
Отсутствие поджигающей искры на электродах преобразователя тока – одна из самых частых причин некорректной работы систем горения, включая газовые и жидкотопливные. Проверить наличие подобной проблемы можно следующим образом.
В первую очередь, устройство осматривают визуально, слегка ослабив крепежные винты или полностью вынув прибор. При осмотре, необходимо убедиться в механической целостности блока и надежности контактов электропитания. Нередко трансформатор розжига теряет свою работоспособность именно по причине проблем с электрическим подключением.
На следующем шаге проверяют факт образования искры. При отсутствии электрической дуги, осматривают электроды розжига на предмет загрязнений. Специфика эксплуатации и расположения электрического устройства часто приводят к тому, что электроды покрываются копотью и слоем сажи. Накопившийся внешний налет становится причиной отсутствия искрообразования и, как следствие, невозможности воспламенения.
В ряде случаев причиной нерабочего состояния трансформатора становится вода, проникшая в корпус в области выхода проводов. В некоторых системах, особенно в бытовых газовых котлах, устройство розжига может находиться в непосредственной близости от трехходового клапана. Поэтому при нарушении его герметичности, вода попадает на трансформатор, и он перегорает.
Основные поломки трансформатора розжига
На практике могут встречаться разные неисправности устройства, некоторые можно устранить, некоторые требуют однозначной замены. Например, при образовании налета, трансформатор достаточно отсоединить, вынуть, почистить электроды наждачной бумагой, аккуратно убрать нагар и установить трансформаторный блок обратно. Проблемы с электрическим подключением также в большинстве случаев устранимы.
Если же диагностировано повреждение в корпусе, через которое искра пробивается наружу, прибор необходимо срочно заменить. Из условия безопасности, эксплуатировать горелку в такой ситуации нельзя. Чтобы выполнить замену, сначала перекрывают подачу топлива, отключают котел и отсоединяют провода. Затем, выкрутив крепежные винты, трансформаторное устройство снимают и заменяют на новое, следуя инструкции, приведенной в руководстве по эксплуатации.
Одна из распространенных неисправностей – перегрев генератора искры из-за длительной работы на предельной мощности. Изначально все приборы: и индуктивные устройства, такие как трансформаторы розжига Fida Compact, и электронные модели рассчитаны на конкретные эксплуатационные условия. Нарушение ограничений, установленных производителем, влечет чрезмерный нагрев. Его также могут вызвать нахождение в высокотемпературной окружающей среде, отсутствие достаточного охлаждения. Следствием перегрева становится нарушение изоляции обмоток и, связанное с этим, короткое замыкание. Это серьезная поломка, которая не только останавливает работу горелки, но и может привести к повреждению другого оборудования.
Пробой изоляции обмоток вызывают и другие причины. Повреждения могут быть связаны с механическими воздействиями, естественным старением, повышенной влажностью или действием агрессивных сред. Поэтому при неблагоприятных условиях эксплуатации, за состоянием преобразователя тока нужно следить постоянно. Кроме этого, устройство должно иметь высокую IP-защиту.
Зная причины и основные поломки трансформаторов розжига, многие проблемы можно предупредить. Чтобы минимизировать риски неисправностей, нельзя забывать о плановом техобслуживании систем горения. Более того, внешний осмотр горелки и связанных с ней устройств, нужно проводить гораздо чаще. Это обеспечит работоспособность, безопасность и долговечность оборудования.
